随着科技的发展，越来越多的电路板上使用了贴片元器件，而贴片元器件以体积小、不用过孔以及焊锡量少等优点很受工程师们的喜爱，但是对于很多维修人员来讲，表现的却不是很友好，一是拆卸和焊接（我以前的文章里有讲到贴片焊接的知识，有需要的可以关注我，查看以前的文章），再一个就是识别了，密密麻麻的，有的带数字的，有的不带数字的，很是烦人。下面跟着我来学习一下这方面的知识吧。

贴片电容

由于贴片电容生产工艺问题，没有容量标注，在维修中，如果遇到故障除了查找原理图外，基本上没有其它什么好方法来得知具体容量。有的朋友说，同一个厂商生产的电容，颜色深的比颜色浅的容量大，颜色一样的容值一样大，这个说法应该是有一定道理的，在维修中实在没有办法，可以拆相同颜色的装上。

贴片电阻

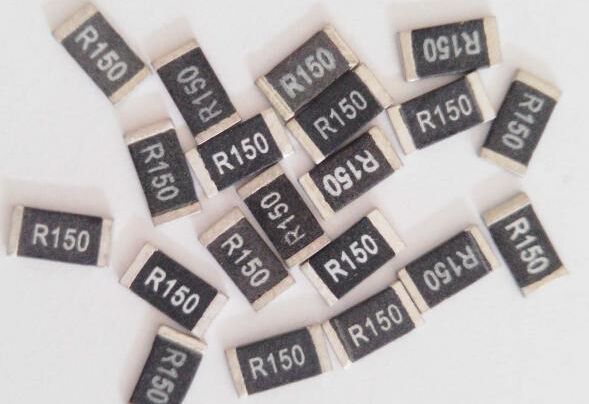

贴片电阻是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，规则如下：

电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。

一般电阻: 误差值为±5%;其表示码为三码 例:103，代表误差值为正负百分之五的10K电阻。

精密电阻: 误差值为±1%;其表示码为四码 例:1002，代表误差值为正负百分之一的10K电阻。

这里教给大家一个小方法，看到贴片电阻上的数值，最后一位是几就换成几个0放在那里，例如，101，最后是1，阻值就是100欧姆。例473，最后是3，把3去掉，在47后面加三个零，就是47K欧。这样就可以快速读取电阻值，这个方法同样适用于色环电阻，首先按有效数值的颜色换成数字，再使用加零法就可以了。

贴片三极管

对于贴片三极管，有些初学者以为和插件的管脚布置是一样的，其实是错误的认识，看下图。印字面向上，左下为基极，右下为发射极，上面那个脚为集电极。测量时按照插件三极管的方法来检测就可以。
