DIP插件与SMT贴片电子元器件内部图解

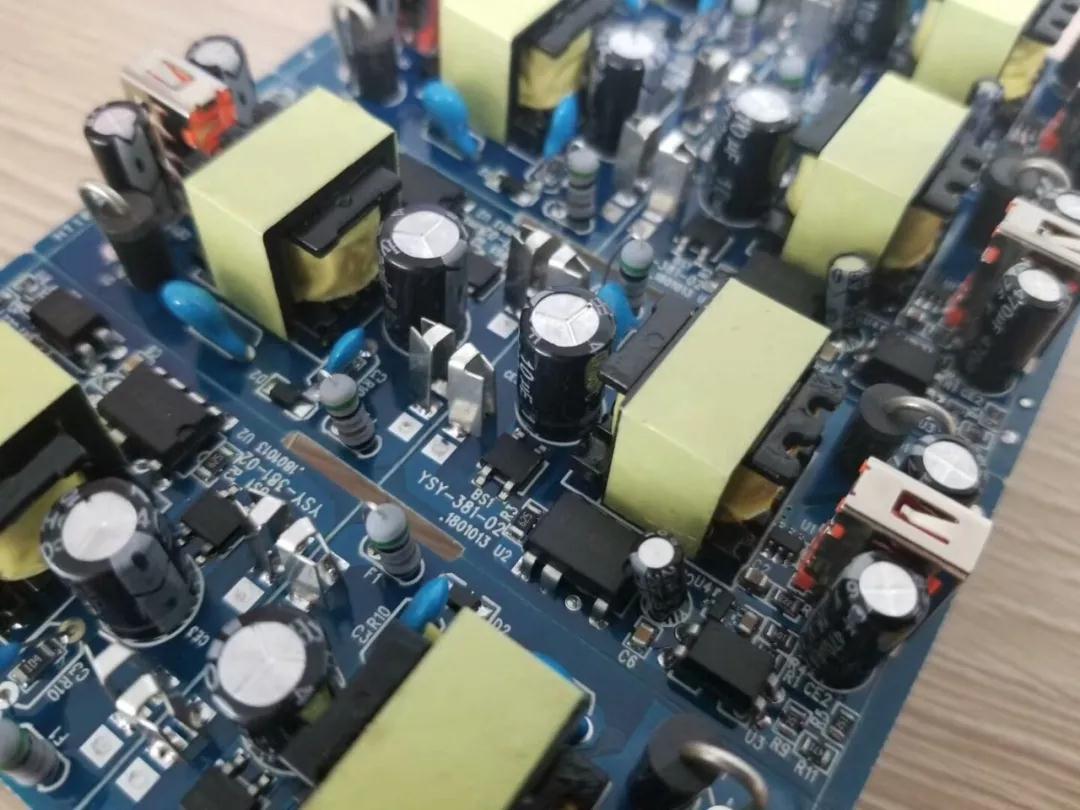

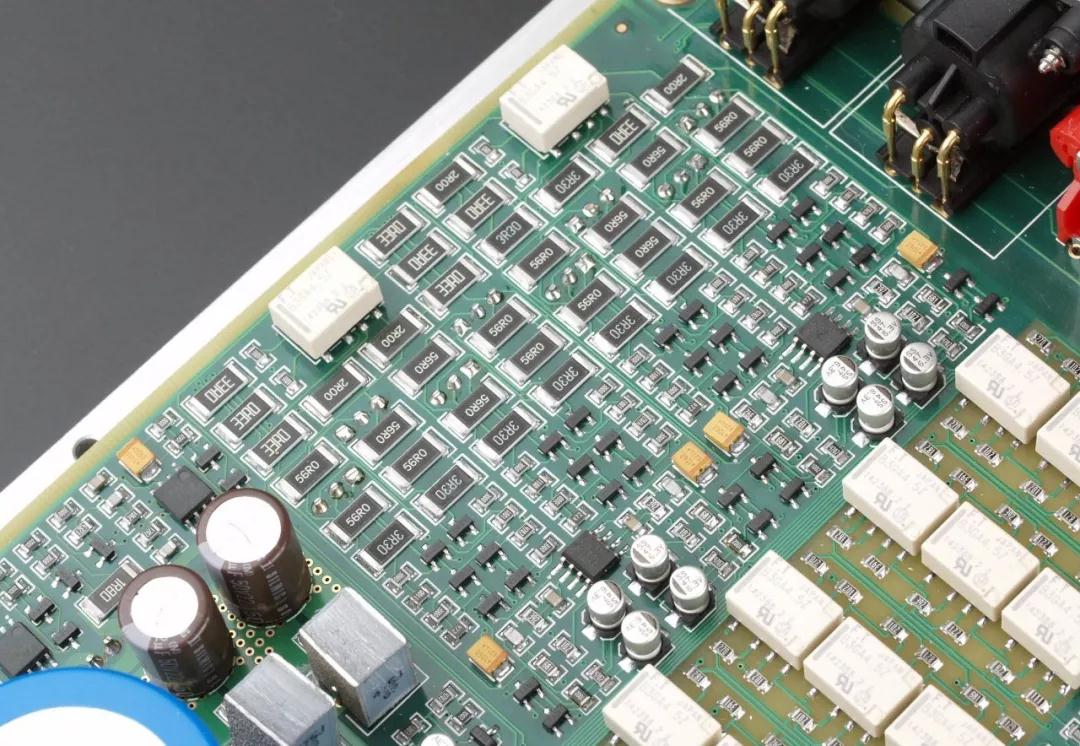

随着时代和科技的进步,现在的越来越多电路板的使用了贴片元件,而贴片元件以其体积小和便于维护越来越受大家的喜爱,大家经常与电器打交道,可很多人都不知道,电路板的上的电子元件的名称。



而对于经常跟电器打交道朋友来说,对贴片元件感到“畏惧”,特别是对于部分初学者,因为他们对很多电子元件的了解甚少,为了让大家对电子元件更深入的了解。



以下是这些元器件经过切割研磨后的横截面图解,SMT行业头条小编跟大家分享电容切割后内部长啥样?


1、电容

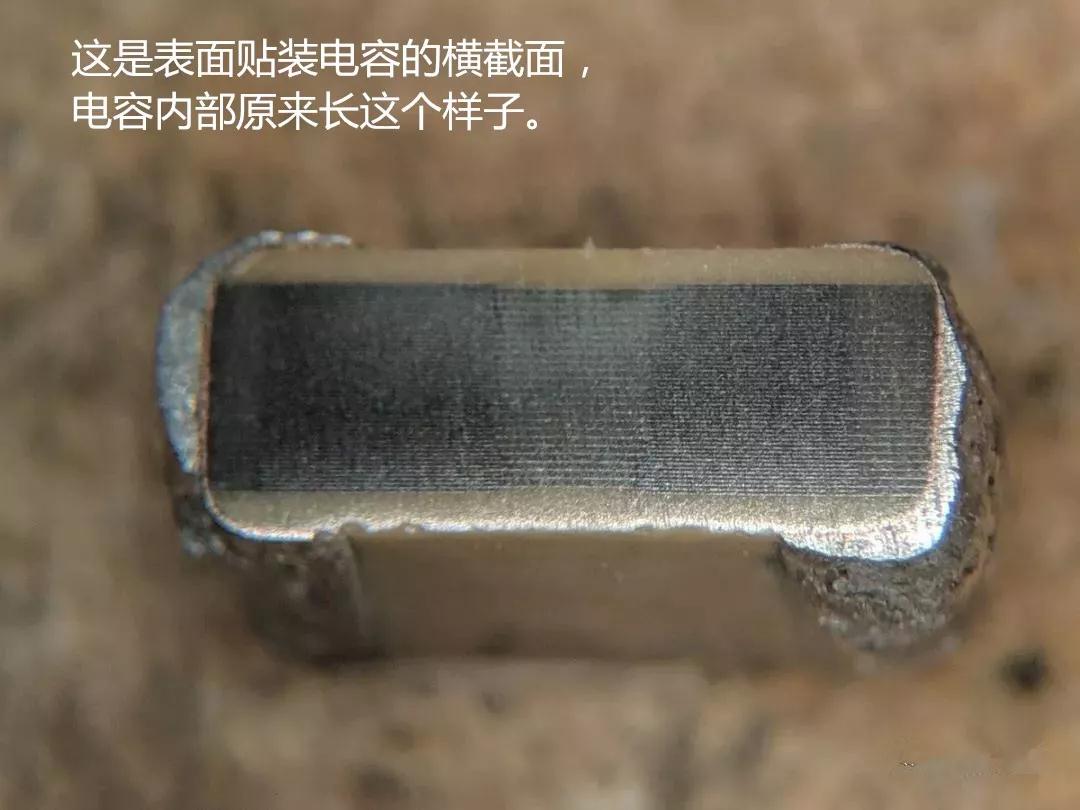

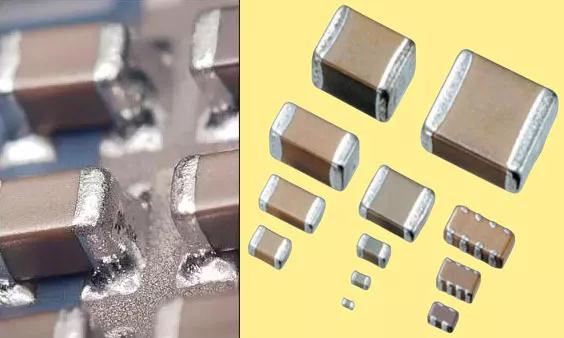

【表贴电容】

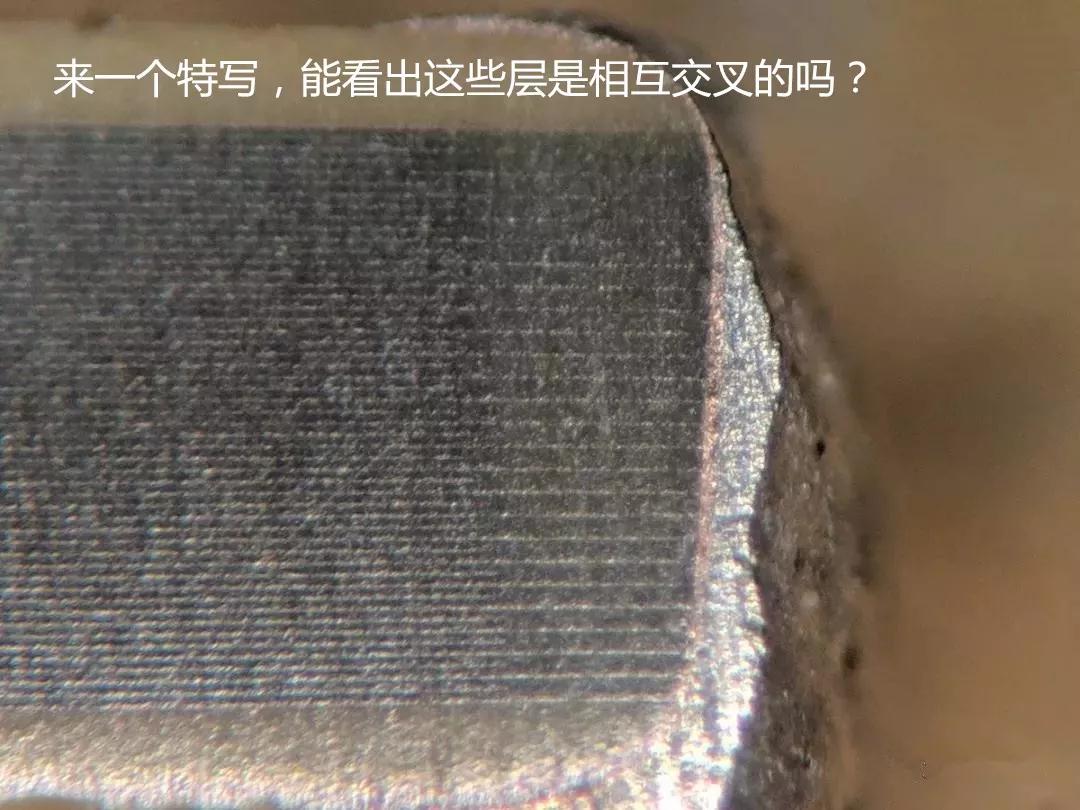

这里是带注释的版本:

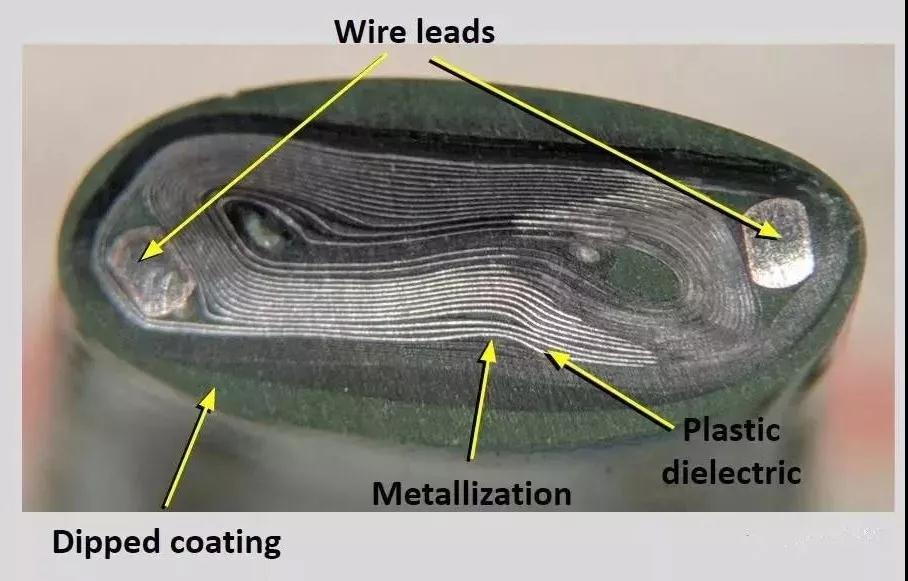

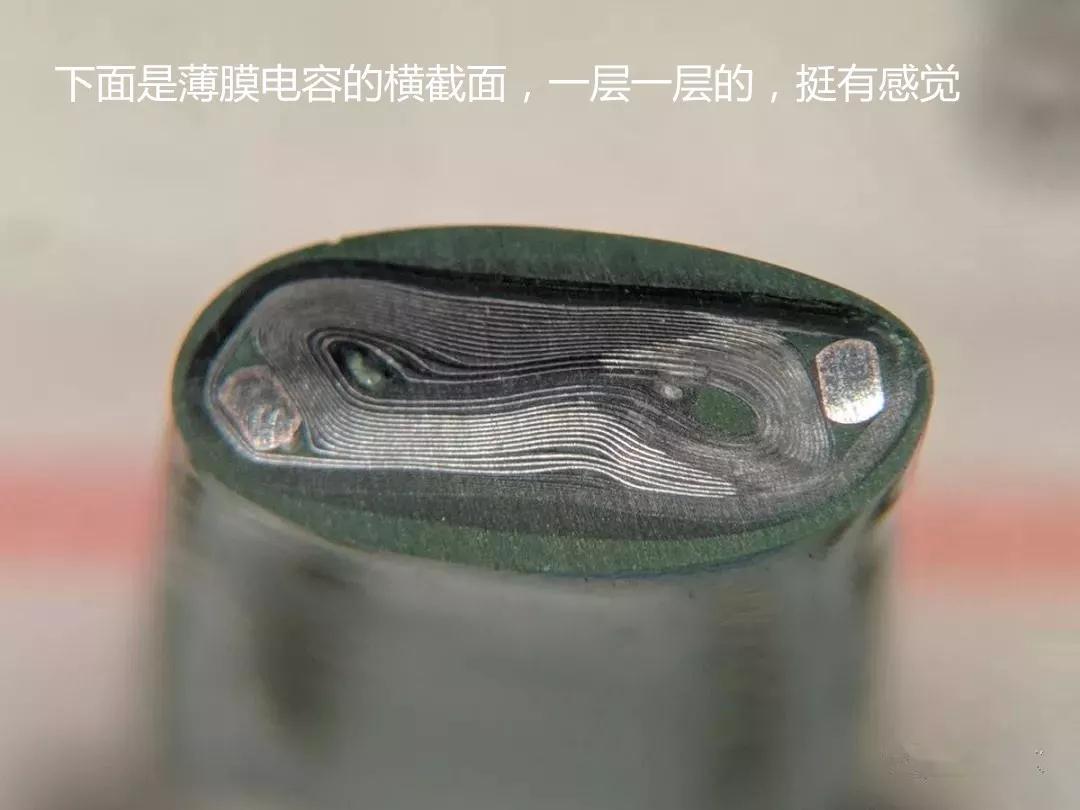

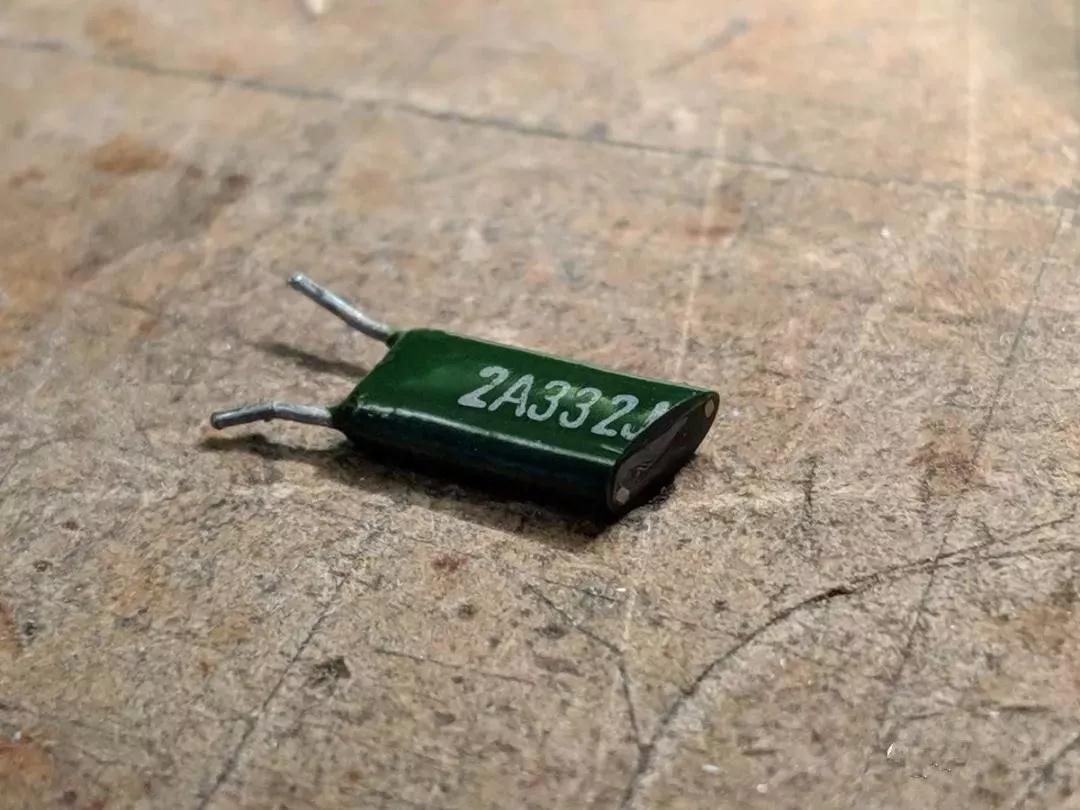

【薄膜电容】

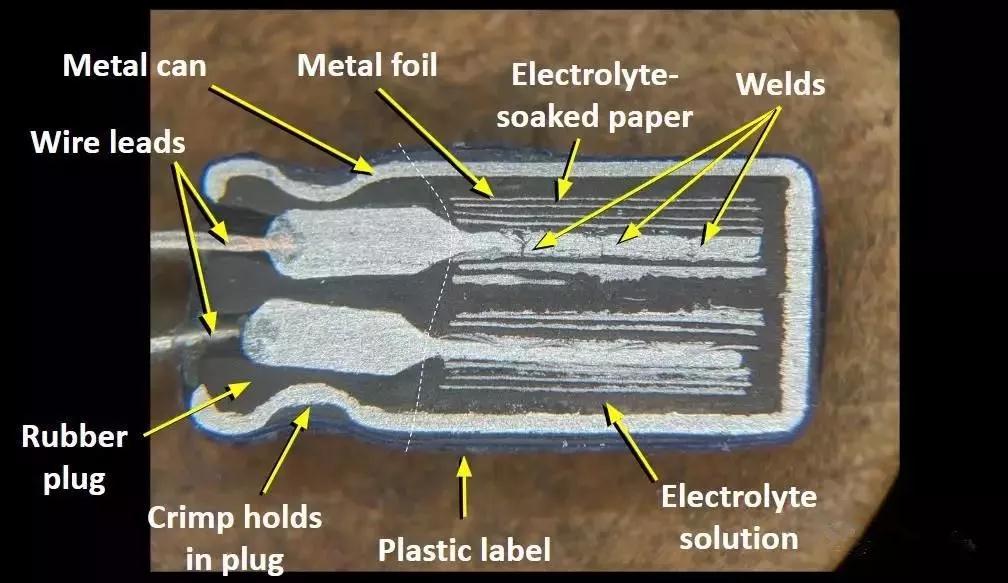

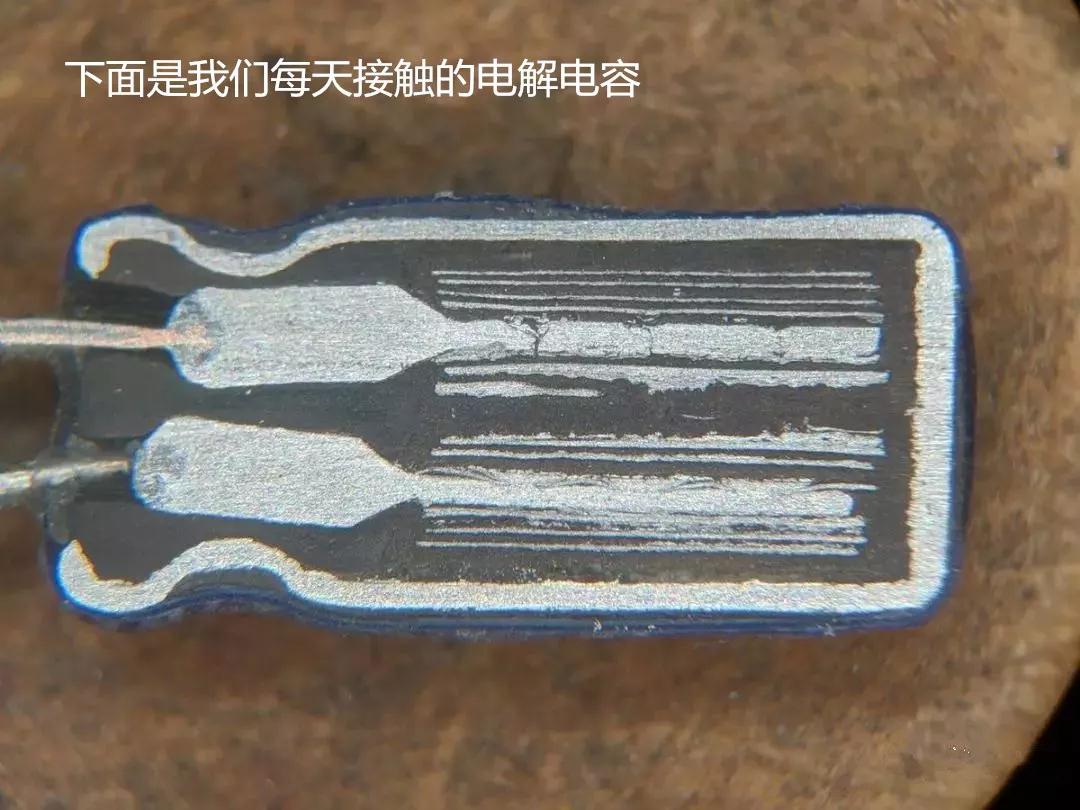

【电解电容】

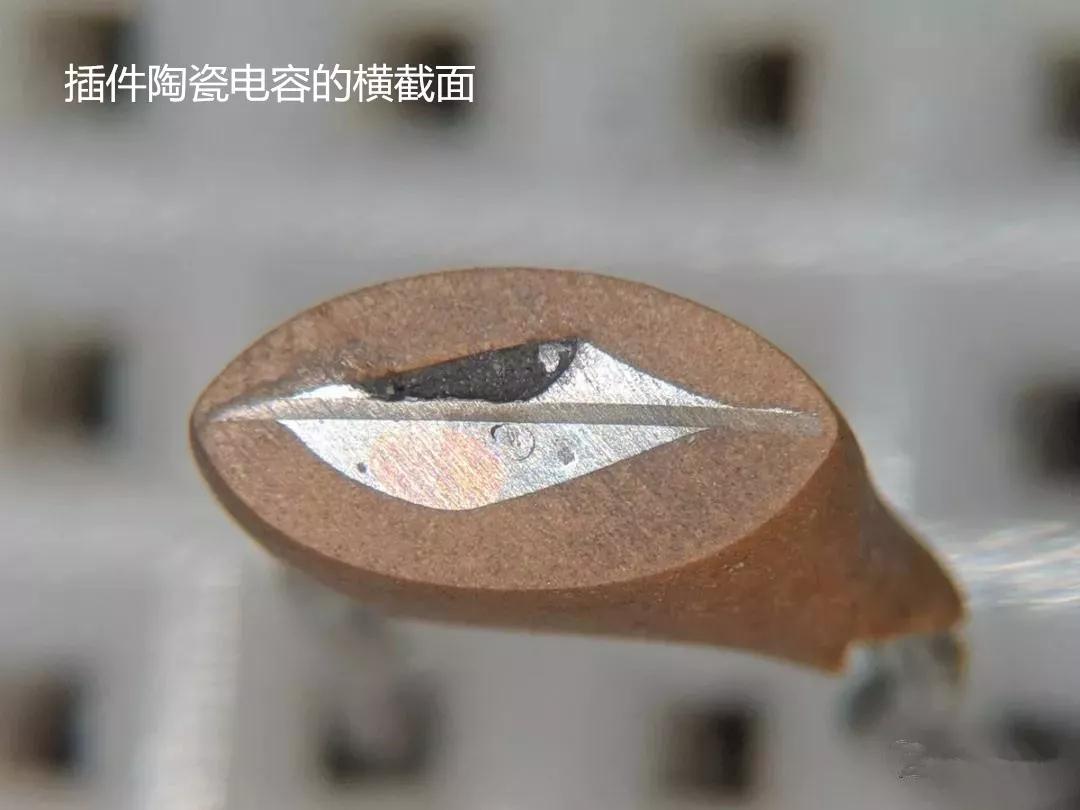

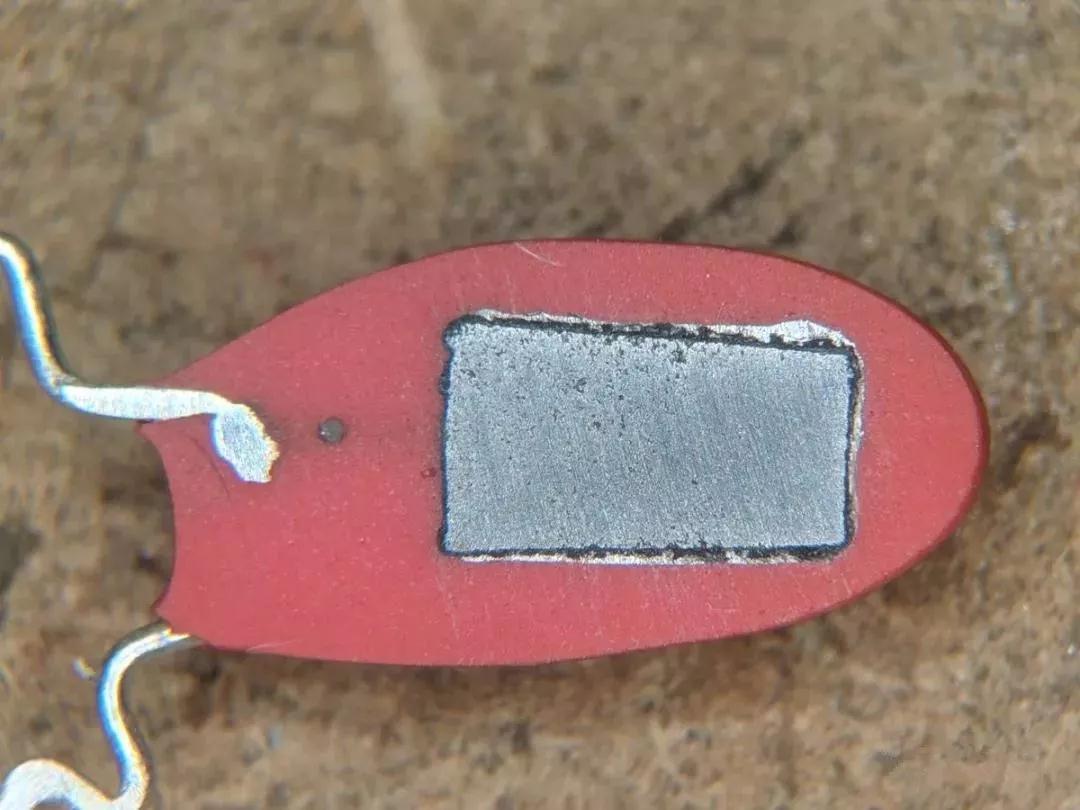

【瓷片电容】

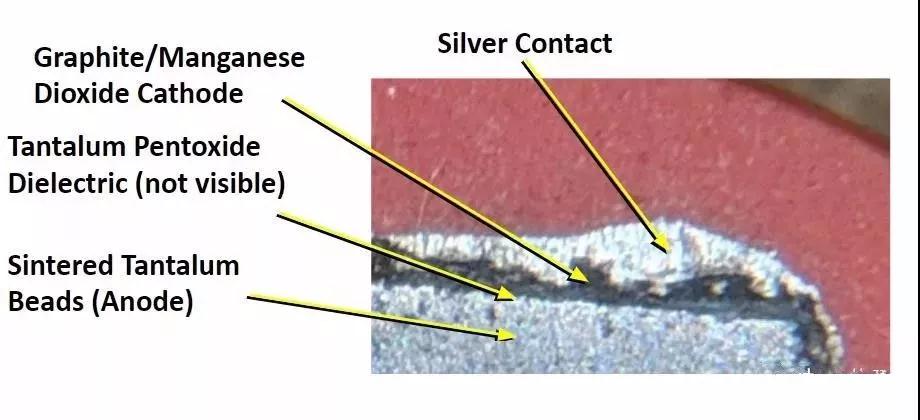

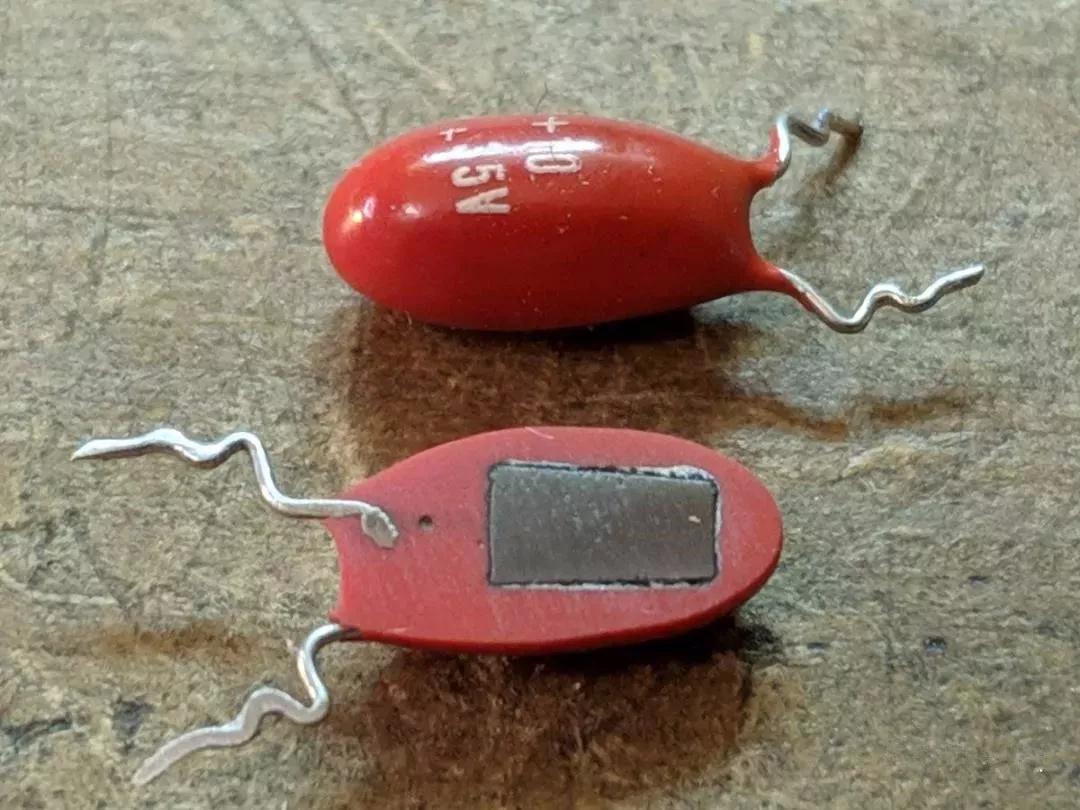

【钽电容】






2、电阻

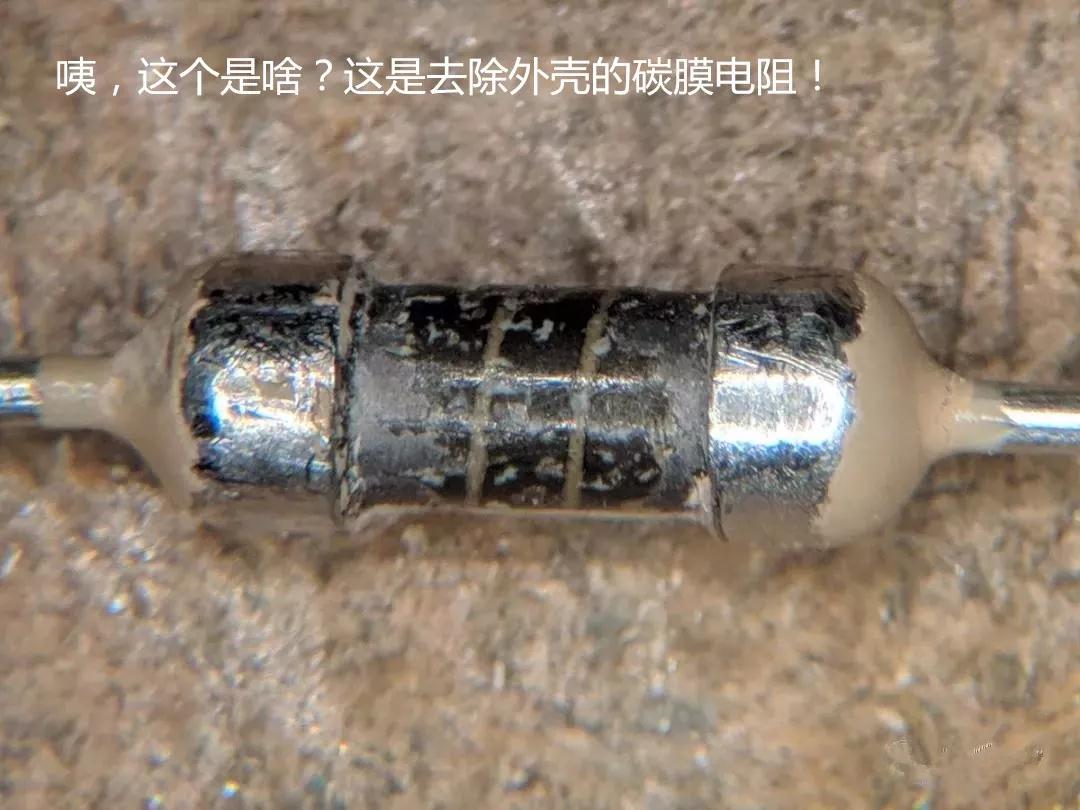

说完了电容,下面就是电阻了,电阻内部长啥样?可以看到设备留下的部分螺旋槽,在制造过程中,该机器可以去除碳膜,增加阻值,直到达到目标值。

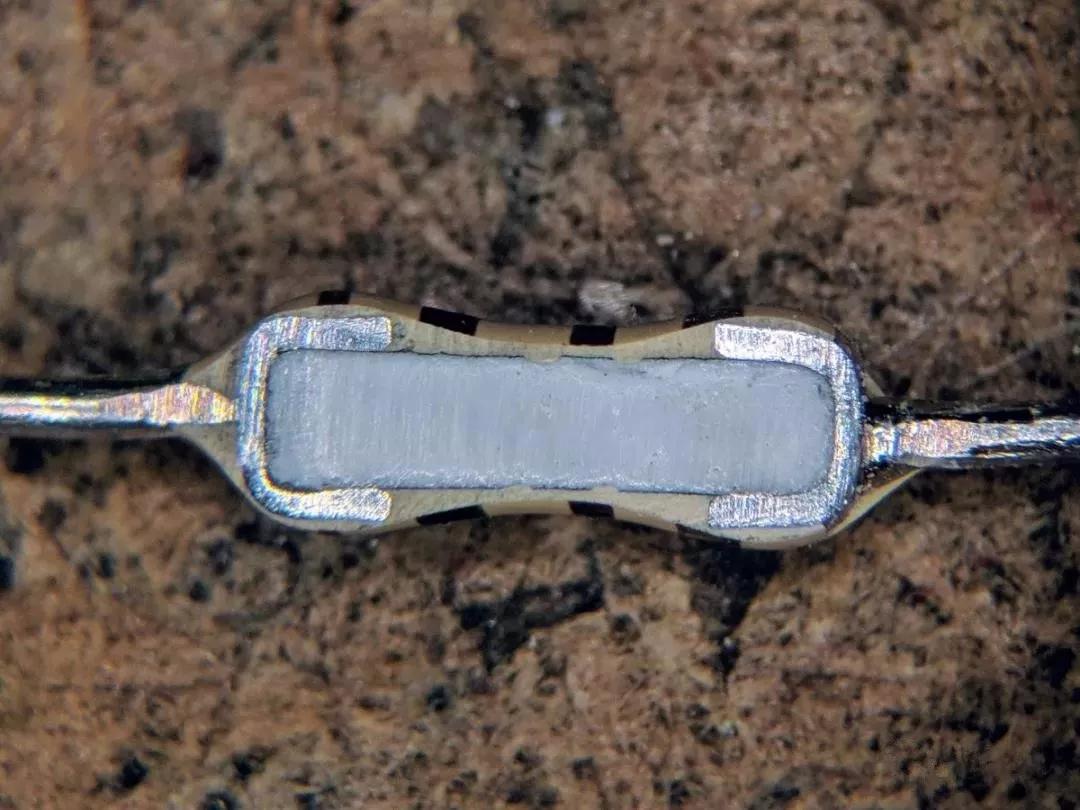

【金属膜电阻】

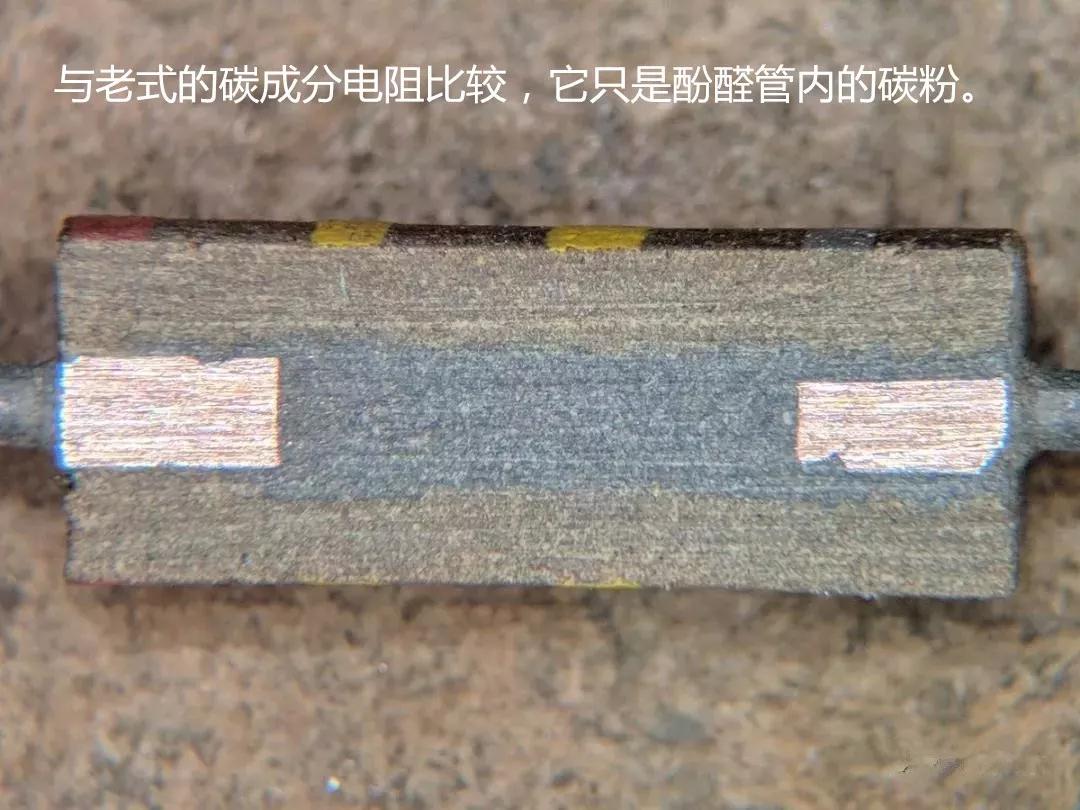

【淡粉电阻】

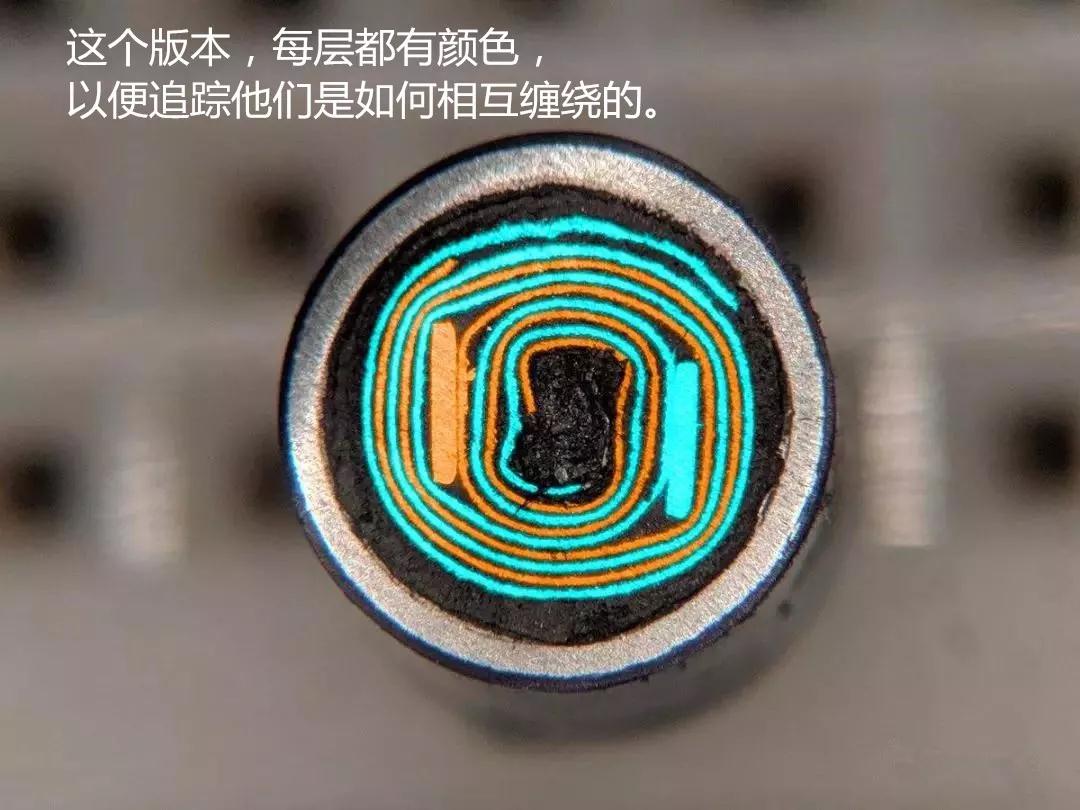

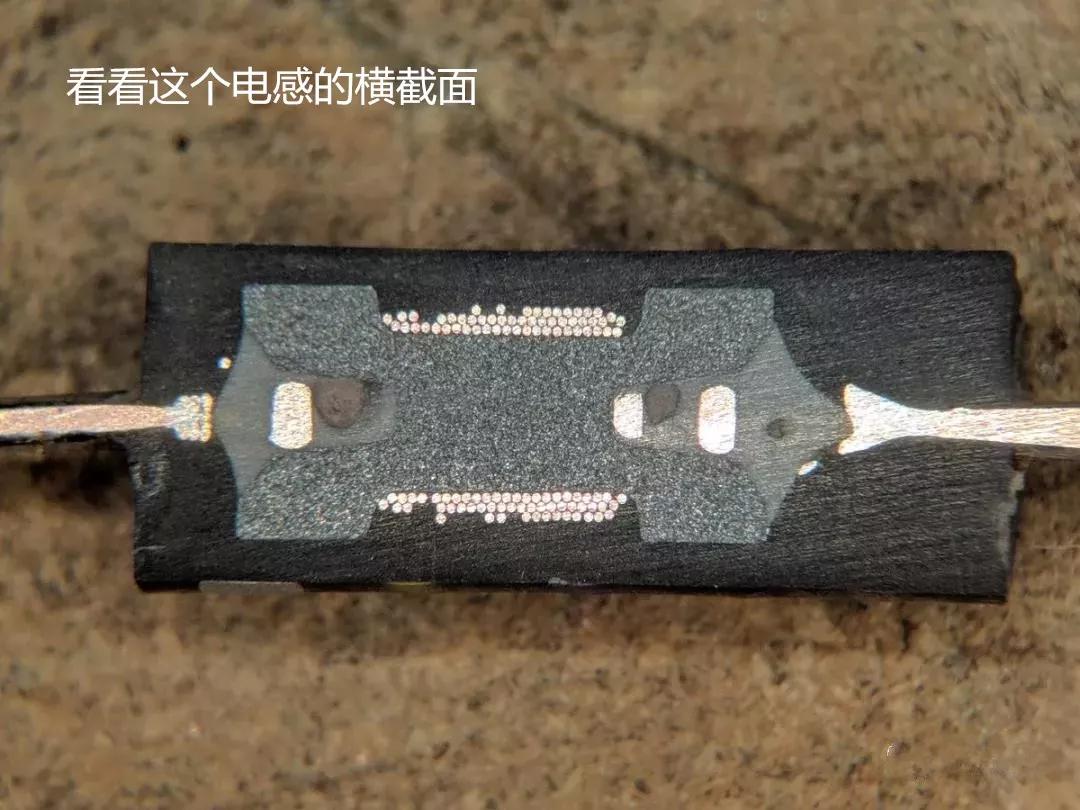

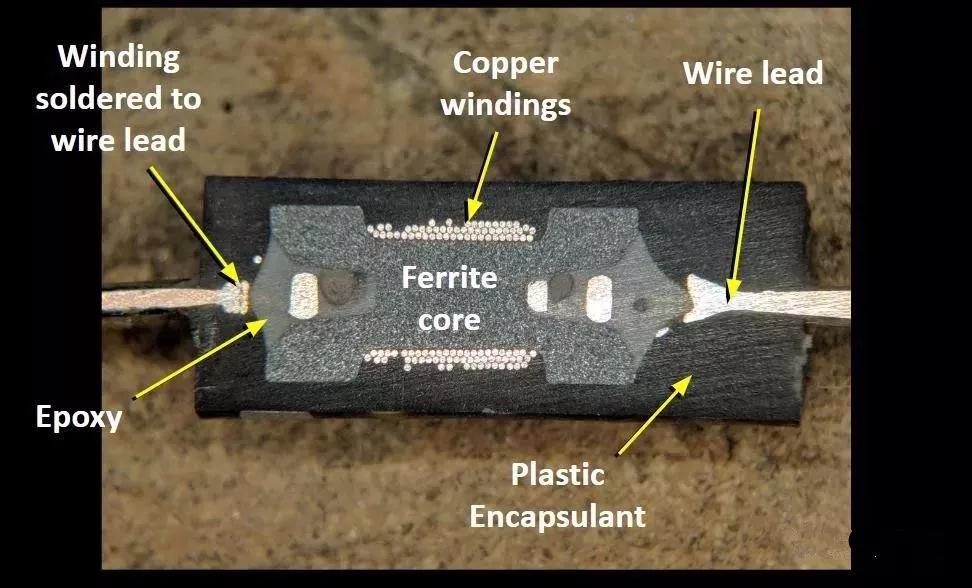

3、电感

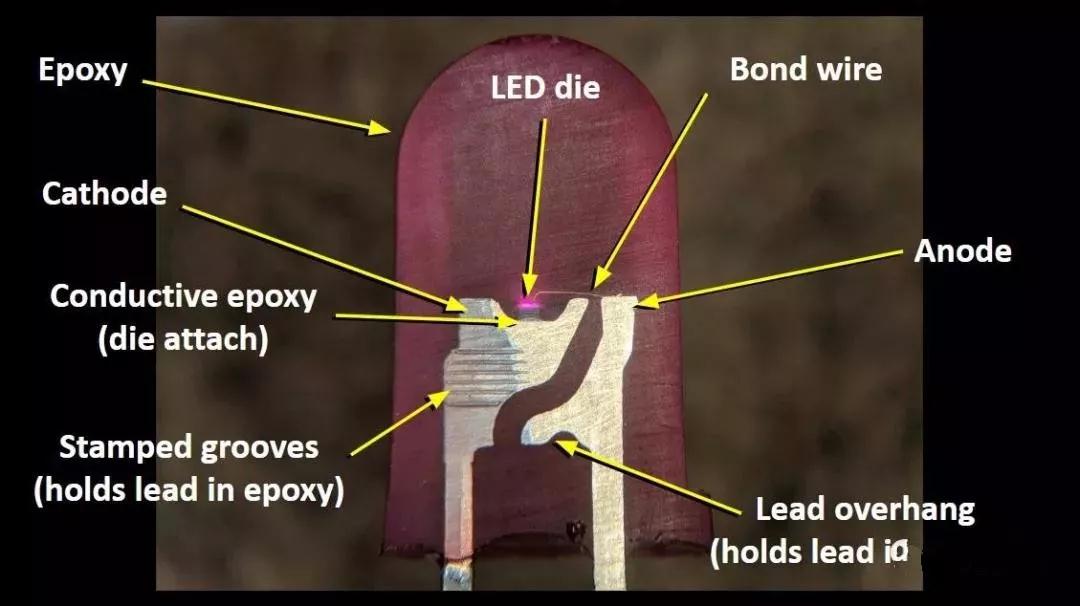

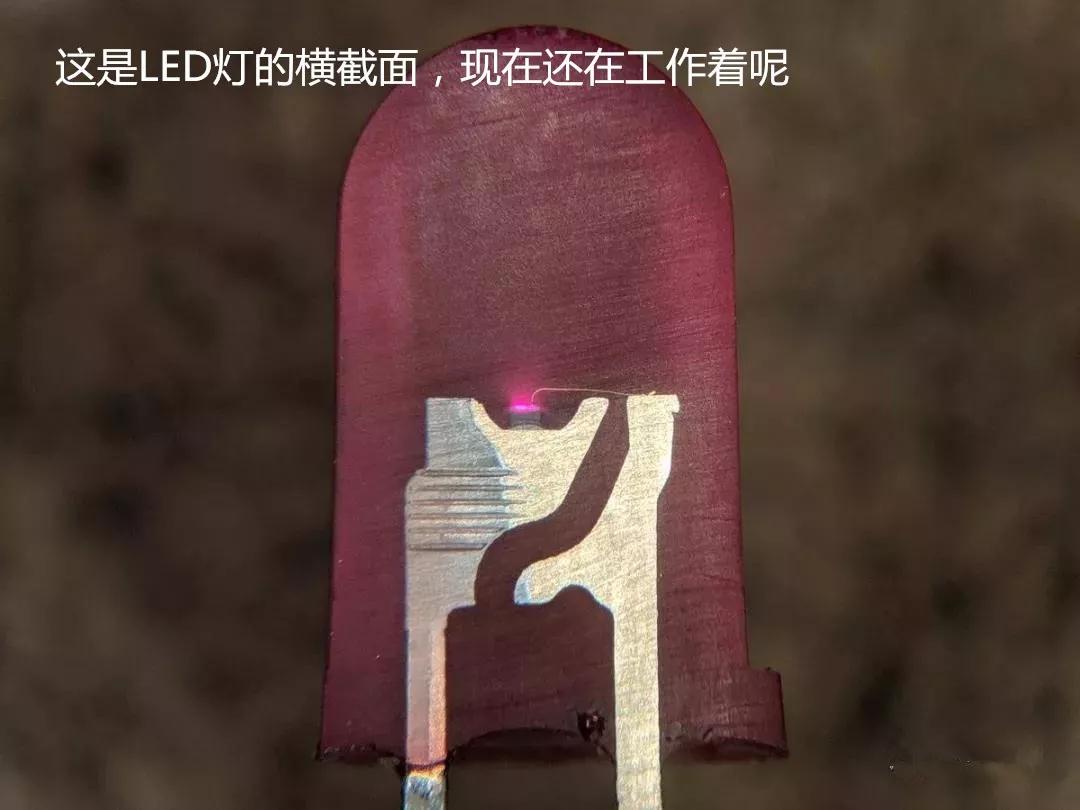

4、LED

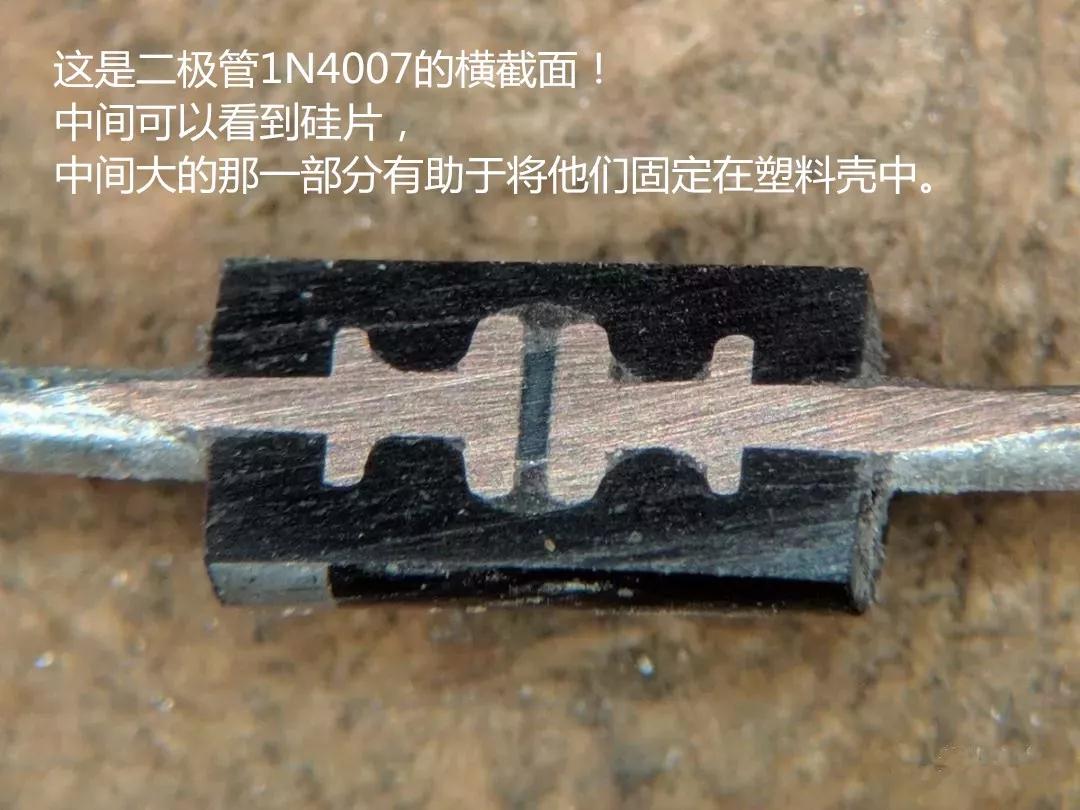

5、二极管

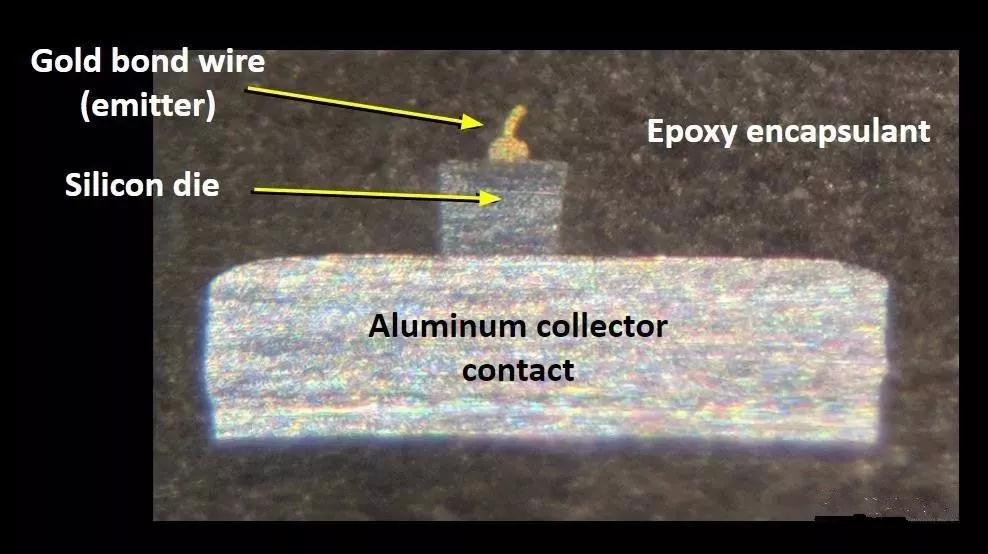

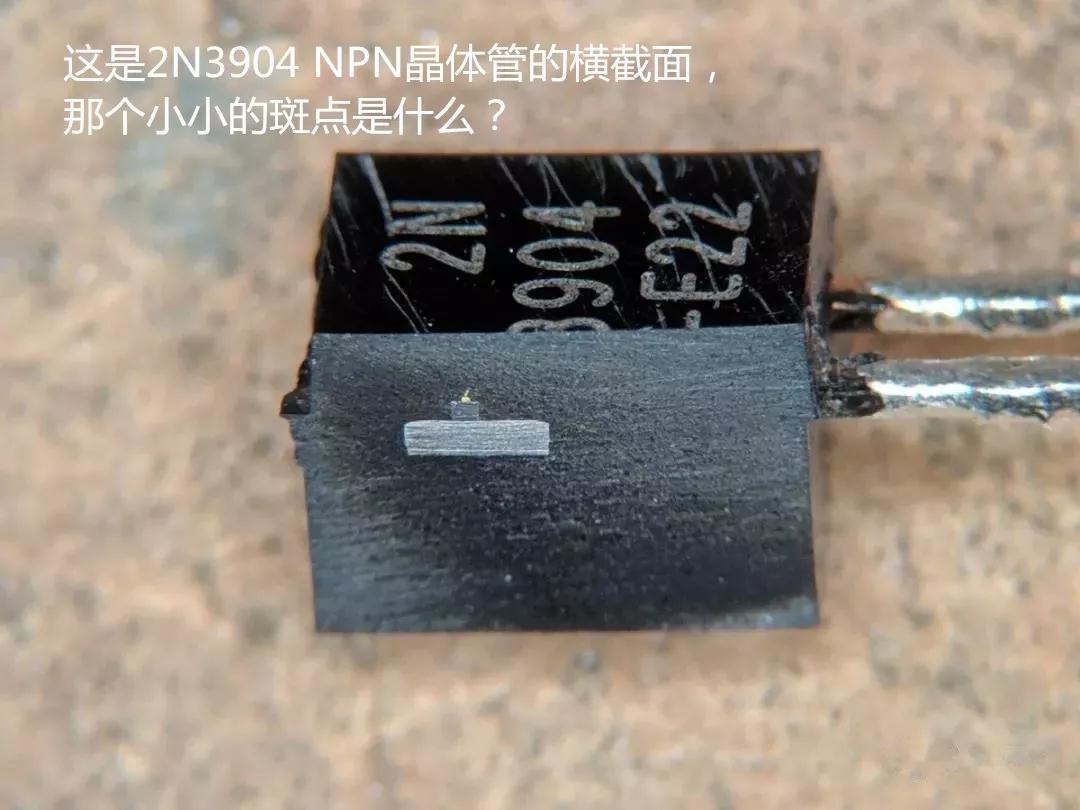

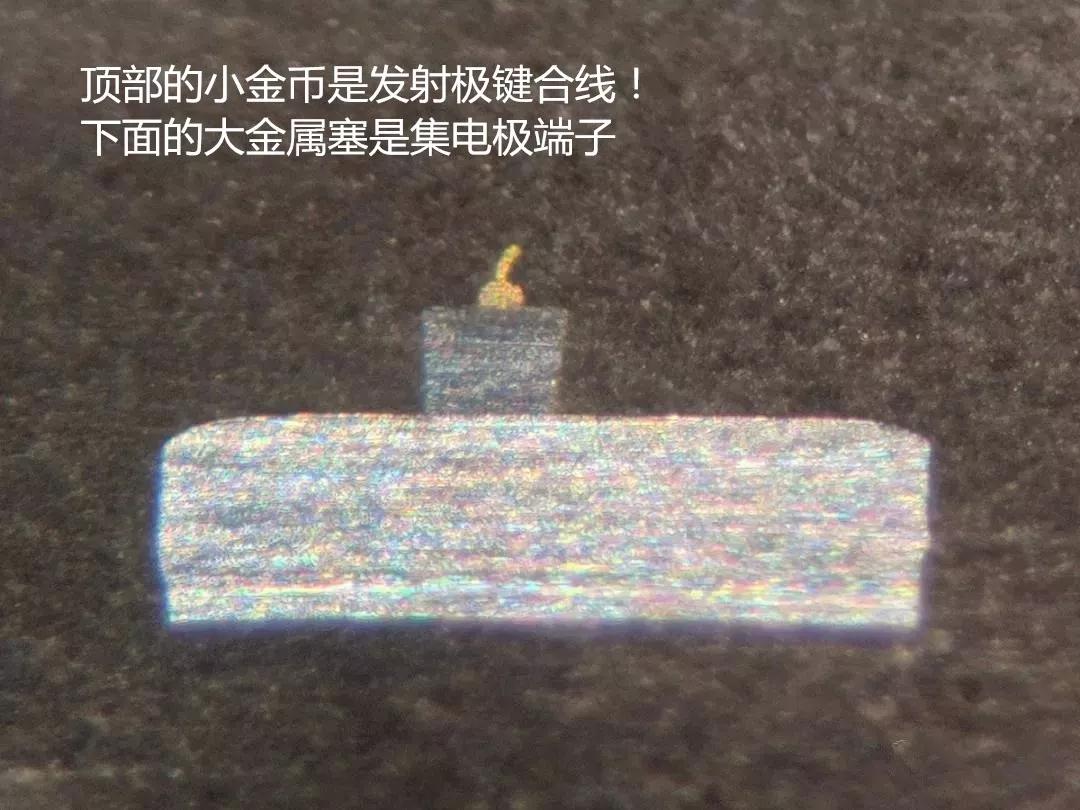

6、晶体管

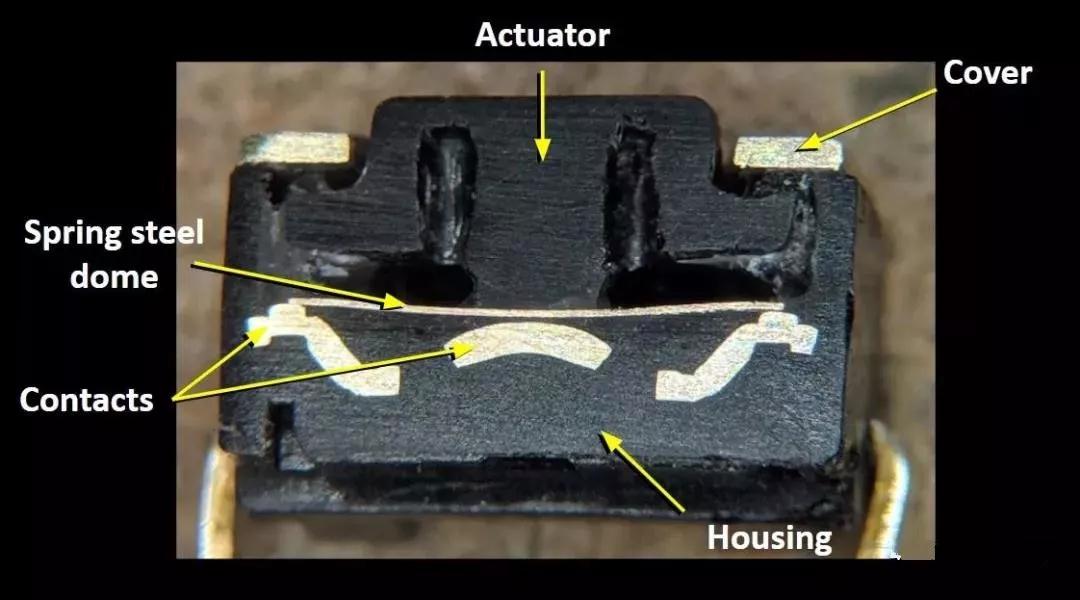

7、按键






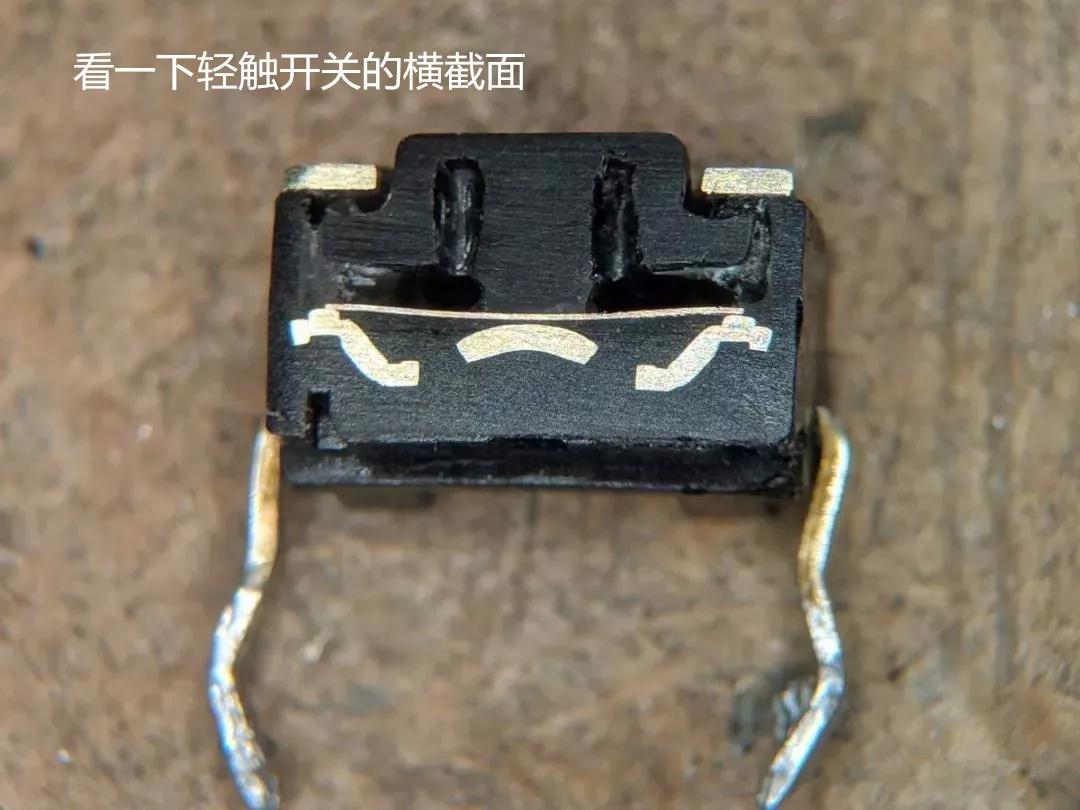

按下按钮,中心触点与外部触点短路

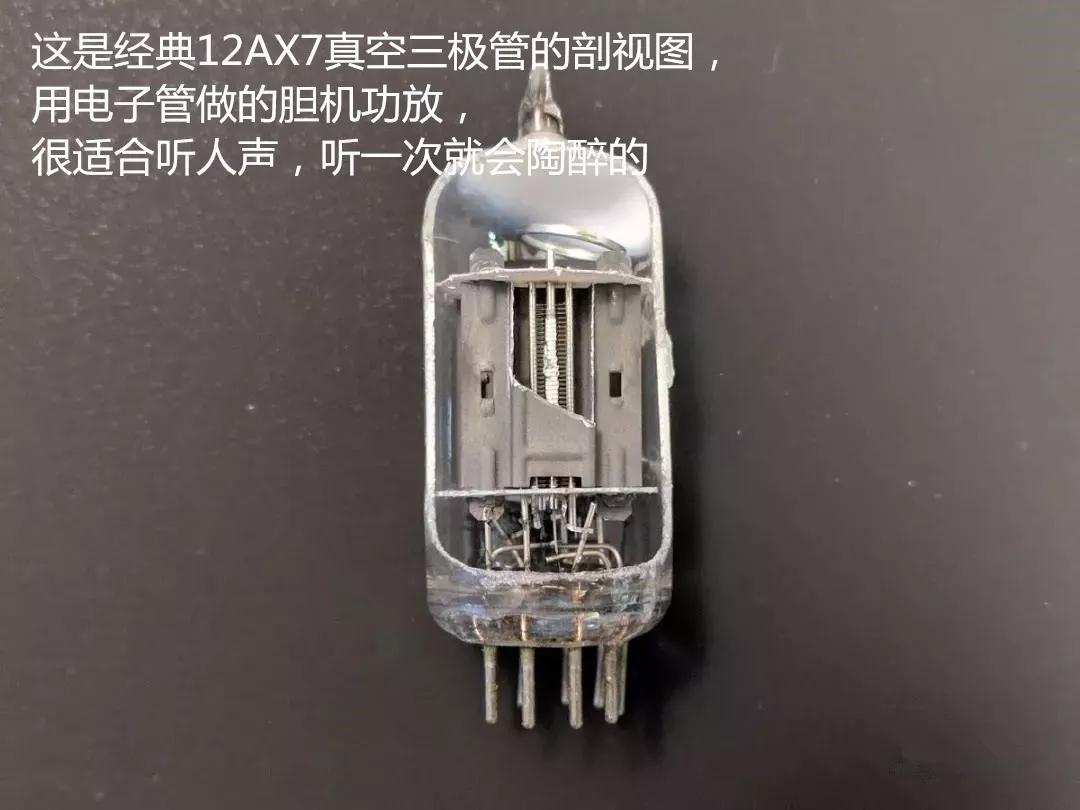

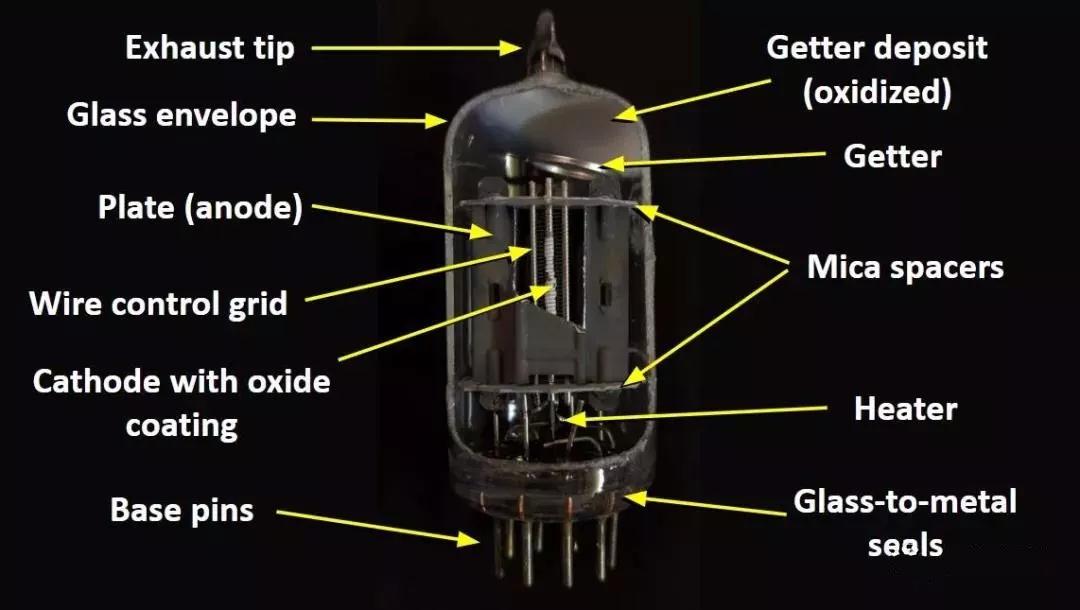

8、电子管

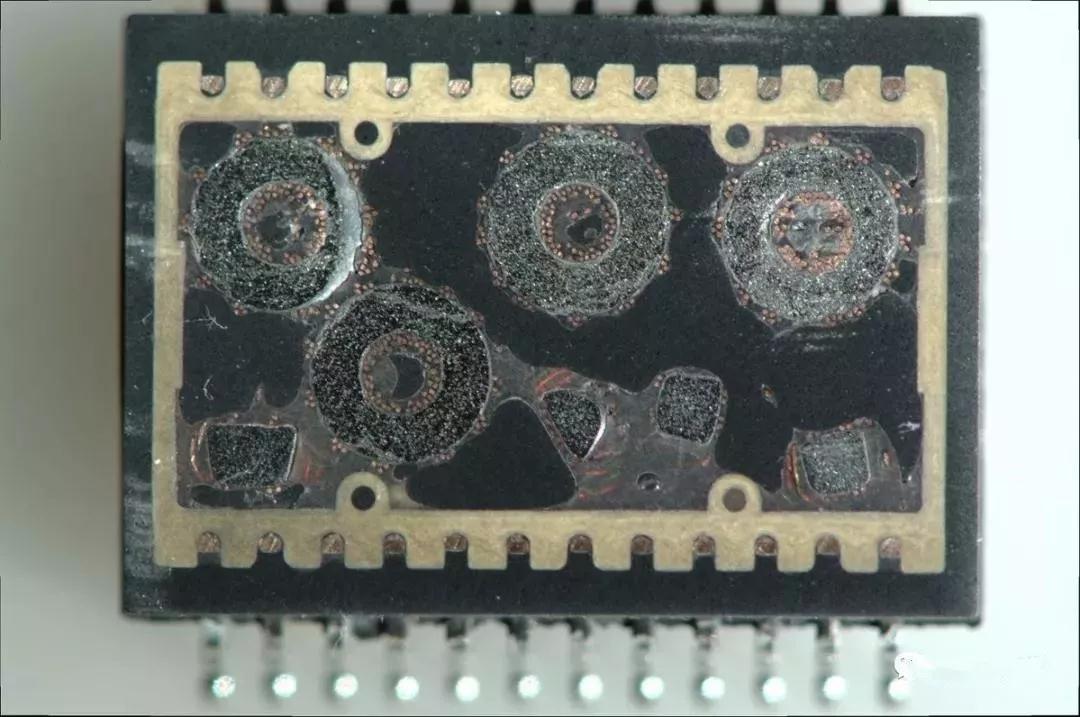

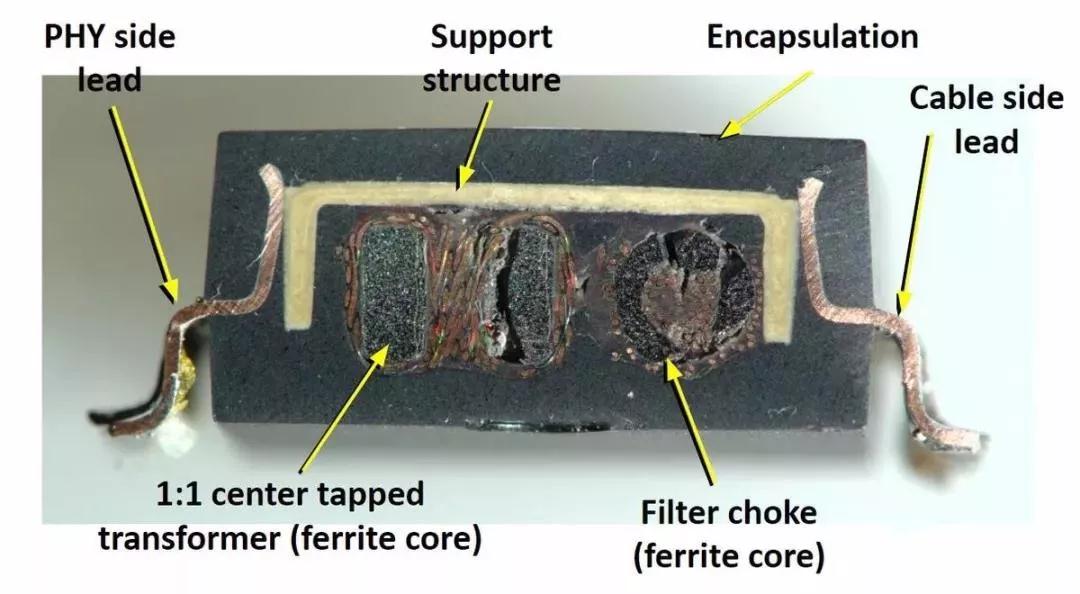

9、网络变压器

这是以太网网络变压器的横截面,在以太网PHY芯片和电缆之间,用于隔离和提供安全性。

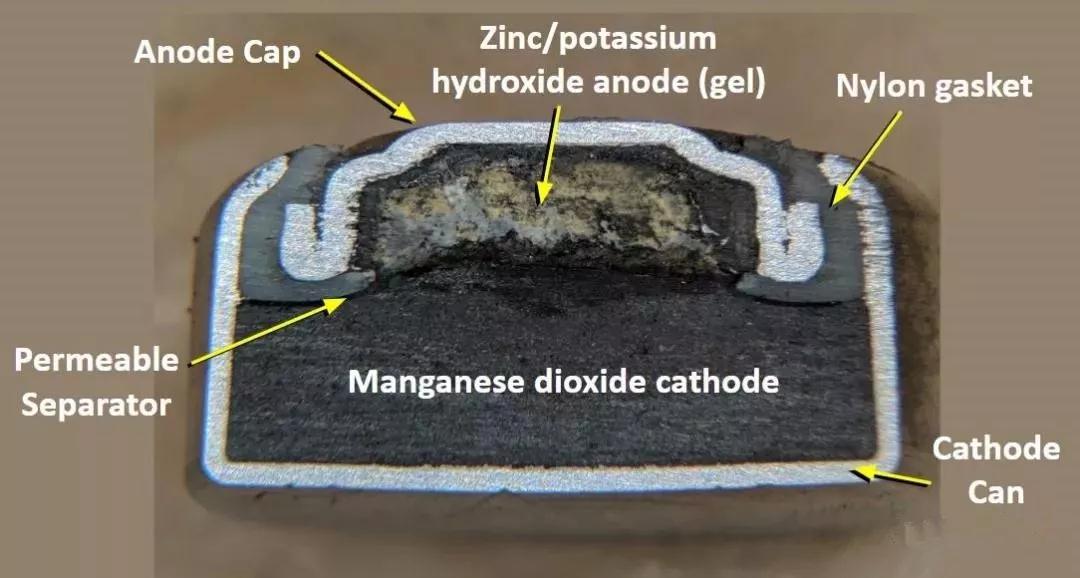

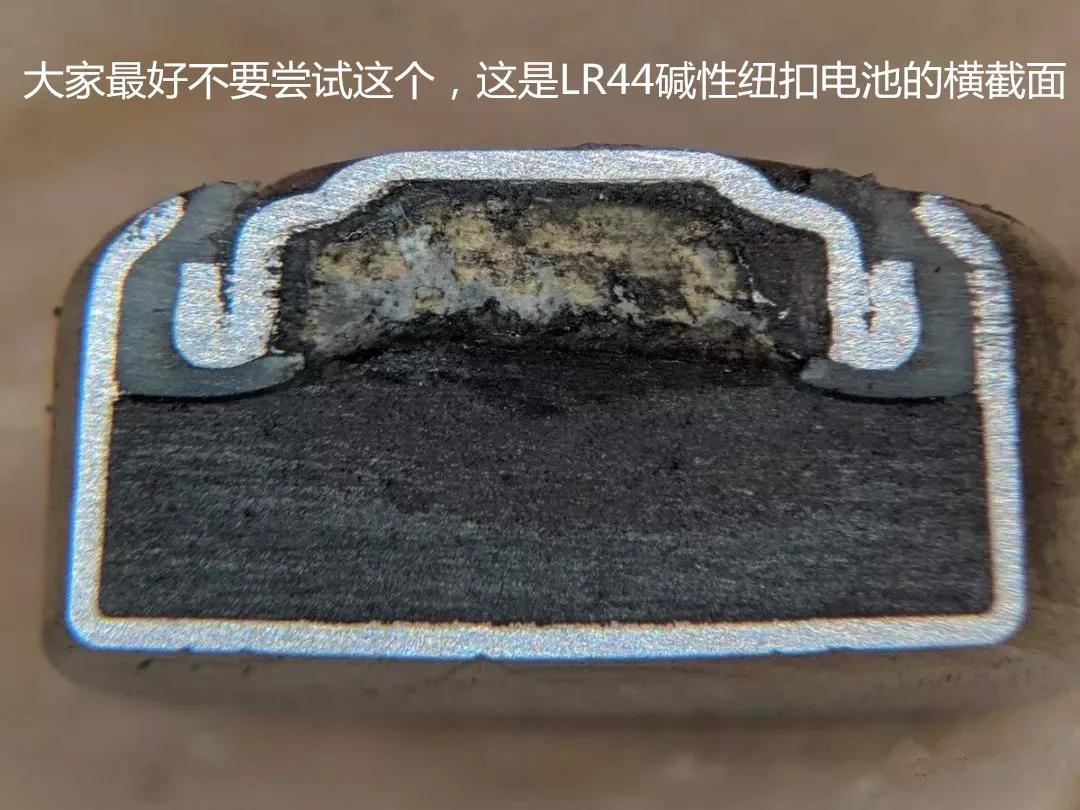

10、纽扣电池





制作上述元器件的横截面,一般需要经过以下步骤:


【1】将元器件使用环氧树脂抽真空浸泡进行固定;


【2】使用研磨或者切割去掉元器件表层部分;


【3】对剩余部分进行抛光,显示清晰的截面图像;


【4】在放大镜或者显微镜下进行拍照观察。
