教你快速认识贴片电路板上的每一个电子元件

来源:http://www.angetec.cn/news119373.html发布时间:2019-08-16 03:00:00

大家经常与电器打交道,可以很多人都不知道,电路板的上的电子元件的名称。下面好美杨生整理了几种常用电源主板的图片,标注了电子元件的名称,给大家参考一下,有工程师级别的就不要吐我口水了。哈哈

      电子元件有着不同的封装类型,不同类的元件外形一样,但内部结构及用途是大不一样的,比如TO220封装的元件可能是三极管、可控硅、场效应管、或双二极管。TO-3封装的元件有三极管,集成电路等。二极管也有几种封装,玻璃封装、塑料封装及螺栓封装,二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等,这些二极管都用一种或几种封装。贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种,所以没有经验的人很难区分,但贴片二极管及有极性贴片电容与其它贴片则很容易区分,有极性贴片元件有一个共同的特点,就是极性标志。

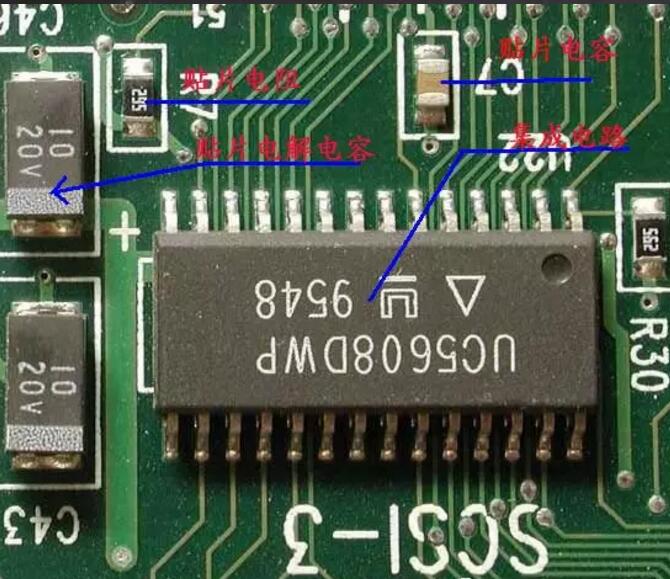

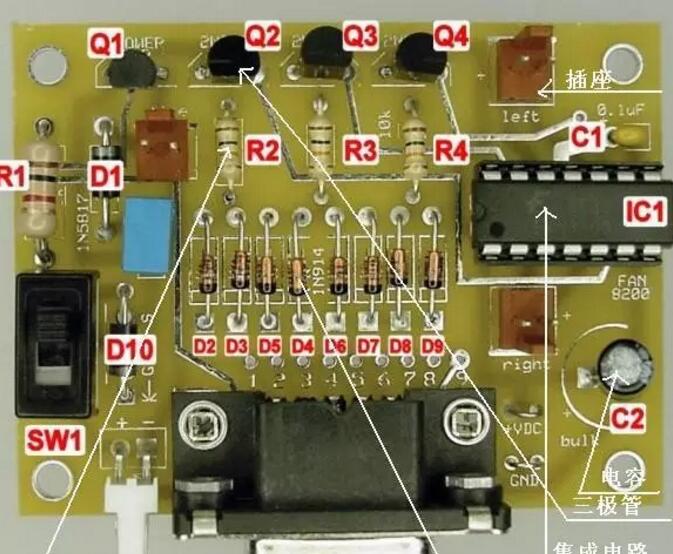

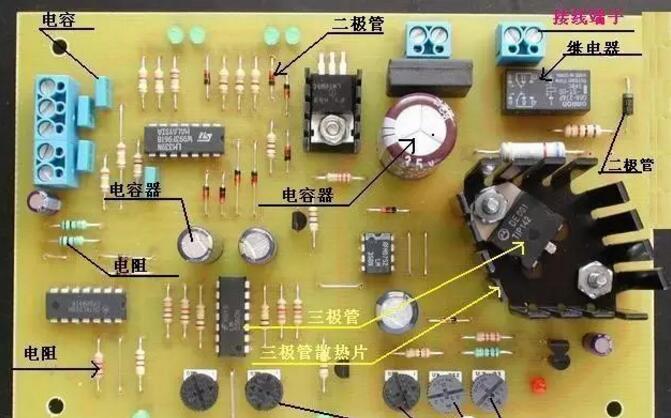

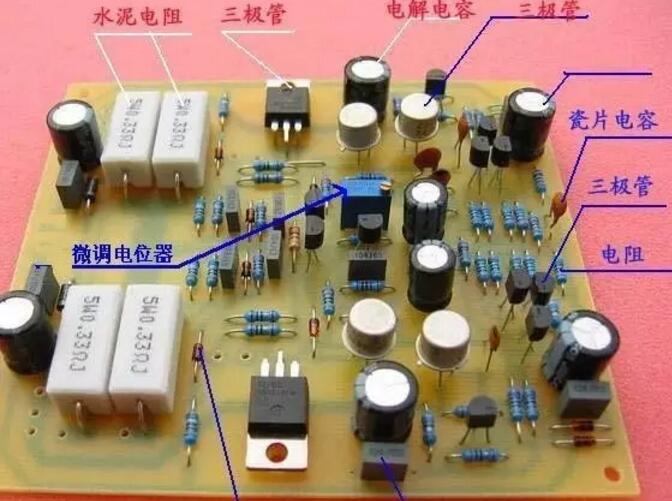

      对于元件识别可以看印字型号来区别,对于元件上没有字符的器件也可分析电路原理或用万用表测量元件参数进行判断。判断元件类型并非一朝一夕就能学会的,这需要多年积累的经验来认识。好美杨生特别整理一些电子元件标识的图片,给大家看看,方便大家一看认识 表面贴装技术(SMT, surface mount technology),是一种电子装联技术,起源于20世纪80年代,是将电子元件,如电阻、电容、晶体管、集成电路等等安装到印刷电路板上,并通过钎焊形成电气联结。和插入式封装的最大不同点是表面贴装技术不需为元件的针脚预留对应的贯穿孔,而表面贴装技术的元件尺寸也会比插入式封装的小很多。

      其贴片工艺构成为:

印刷(红胶/锡膏)--> 检测(可选AOI全自动或者目视检测)-->贴装(先贴小器件后贴大器件:分高速贴片及集成电路贴装)-->检测(可选AOI 光学/目视检测)-->焊接(采用热风回流焊进行焊接)--> 检测(可分AOI 光学检测外观及功能性测试检测)--> 维修(使用工具:焊台及热风拆焊台等)--> 分板(手工或者分板机进行切板)

     工艺流程简化为:印刷-------贴片-------焊接-------检修(每道工艺中均可加入检测环节以控制质量)


详细咨询合肥安格电子
